- Potwierdzona stabilność i wyjątkowy czas życia przy średniej mocy do 7 W
- Maksymalna energia impulsu do 5,0 µJ
- Zakres regulacji czasu trwania impulsu od < 250 fs do 20 ps w ultrakompaktowej obudowie
- Kompaktowa głowica lasera z pasywnym chłodzeniem
- Opcja Custom Envelope Burst (CEB)
- 5-letnia gwarancja na oscylator i 2-letnia na cały laser w standardzie

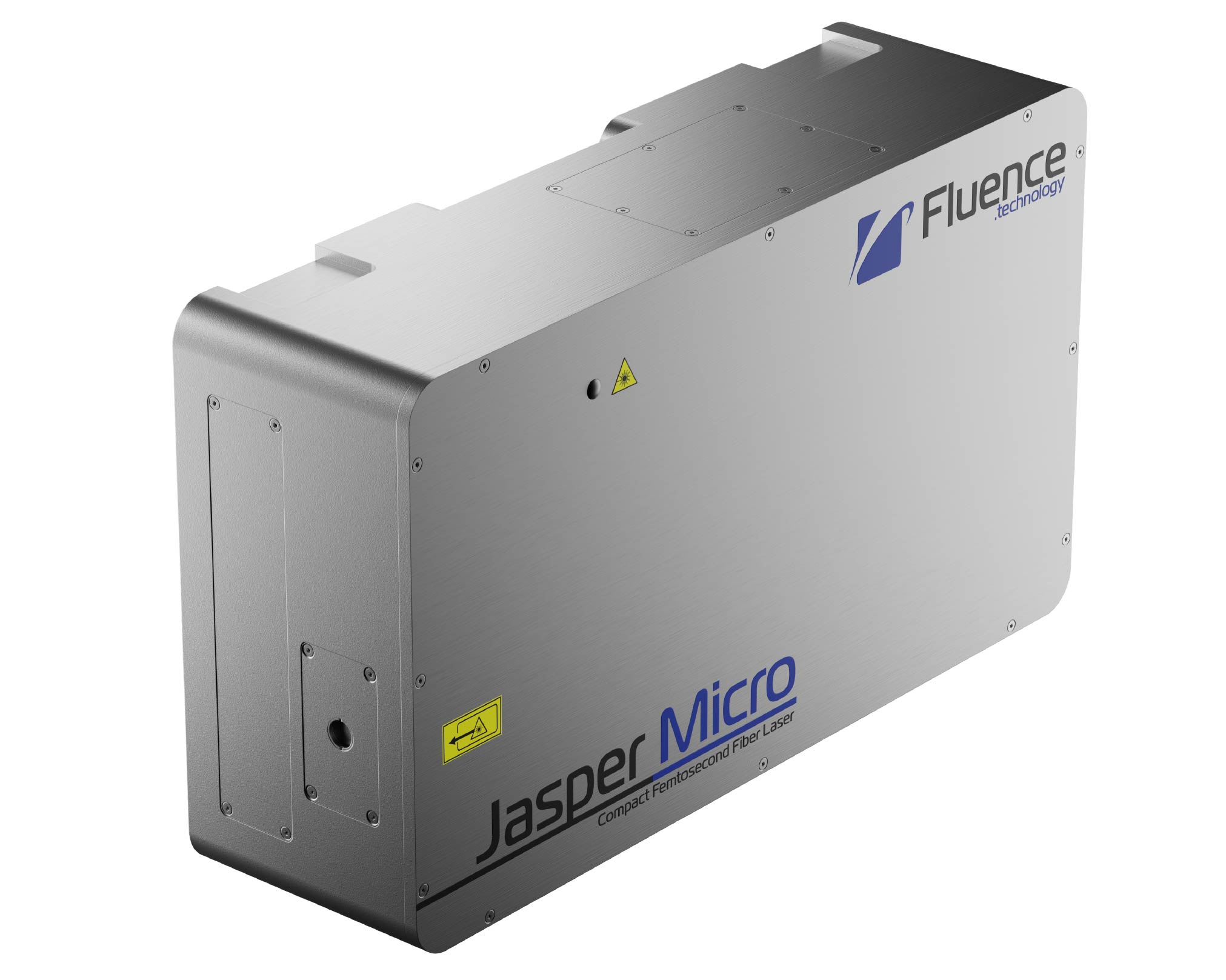

Jasper Micro łączy wszystkie kluczowe cechy najbardziej zaawansowanych laserów femtosekundowych w niezwykle kompaktowej obudowie. Wyposażony jest w selektor impulsów (pulse picker), tryb burst z możliwością regulacji obwiedni (CEB) oraz regulację czasu trwania impulsu w zakresie od < 250 fs do 8 ps, przy częstotliwości powtarzania impulsów do 20 MHz, zapewniając maksymalną elastyczność.
Dzięki wiodącej na rynku mocy szczytowej w tak kompaktowym systemie, Jasper Micro wyznacza nowy standard w technologii laserów femtosekundowych. Całkowicie światłowodowa konstrukcja, wolna od SESAM, gwarantuje długoterminową, bezobsługową pracę, przy zachowaniu doskonałej stabilności oraz wyjątkowej jakości wiązki. Jasper Micro jest chłodzony pasywnie i może być montowany w dowolnej orientacji, co umożliwia łatwą integrację OEM z praktycznie każdą stacja roboczą czy układem eksperymentalnym.
Model | JM7 – 5 | |||
Centralna długość fali | 1030 +/-5 nm | |||
Maksymalna moc średnia | > 7 W (1) | |||
Maksymalna energia impulsu | > 5.0 µJ @1.4 MHz (1) | |||
Czas trwania impulsu | < 250 fs @5.0 µJ | |||
Zakres strojenia | < 250 fs – 8 ps (2) | |||
Moc szczytowa | > 20 MW | |||
Zakres regulacji częstotliwości | Pojedynczy impuls – 20 MHz (3) | |||
Selektor impulsów (ang. „pulse picker”) | < 2 MHz | |||
Tryb paczek impulsów (ang. „burst mode”) | Opcjonalnie (4) | |||
Jakość wiązki, M2 | <1.2 (1.1 standardowo) | |||
Kołowość wiązki | > 87% | |||
Dywergencja wiązki | < 1 mrad | |||
Średnica wiązki | 2.5 ± 0.5 mm (5) | |||
Polaryzacja | Pionowa, PER > 28 dB | |||
Stabilność kierunku wiązki, 24h | < 25 µrad (6) | |||
Stabilność mocy długoterminowa, 72h | < 0.5% (7) | |||
Stabilność energii impuls do impulsu | < 1% (7) | |||
Wyzwalanie | Zewnętrzne / Wewnętrzne | |||
Kontrola impulsów | Wewnętrzna lub zewnętrzna analogowa modulacja mocy, selektor impulsów (ang. „pulse picker”), impuls na żądanie (8) | |||
Opcje | Custom Burst Envelope (9) — Niestandardowa Obwiednia Sekwencji Impulsów Harmonic Module 515 nm, 343 nm (automatyczna selekcja), Mechaniczny Shutter |
|||
Czas rozgrzewania | < 30 min (od uruchomienia) | |||
Chłodzenie | Powietrze, Pasywne (głowica bez wentylatorów) | |||
Urządzenie chłodzące | Niewymagane | |||
Oprogramowanie do sterowania laserem | W zestawie | |||
Interfejs sterowania | GUI (USB) / SCPI (RS232) / TTL (BNC) / analog (BNC) | |||
Długość kabla zasilająco-sterującego | 2.5 m (więcej na życzenie) | |||
Wymiary głowicy laserowej (L x W x H) | 400 x 230 x 116 mm | |||
Waga głowicy lasera | 18 kg | |||
Wymiary zasilacza (L x W x H) | 4U 19” rack unit; 495 x 449 x 177 mm | |||
Waga zasilacza | 12 kg | |||
Opcje montażu | Pionowo/ Poziomo/ Montaż boczny | |||
Temperatura otoczenia podczas pracy | 15 – 30°C | |||
Wilgotność względna | 10 – 80% (bez kondensacji) | |||
Pobór mocy | < 300 W | |||
Zasilanie | 100 – 240 V AC, jednofazowe, 50 – 60 Hz (2) |
Wszystkie parametry mogą zostać zmienione bez wcześniejszego powiadomienia w ramach ciągłego udoskonalania produktu.
1. Typowa moc maksymalna: 7.5 W, typowa maksymalna energia impulsu: 5.5 µJ.
2. Rozszerzony zakres < 250 fs – 20 ps na życzenie.
3. Maks. częstotliwość powtarzania impulsów (PRR): 20,0 ± 0,5 MHz
4. Opcja pracy w trybie burst w MHz na życzenie
5. 1/e², pomiar na odległości 1 m
6. RMS po 1 godzinie rozgrzewania w stabilnych warunkach środowiskowych
7. NRMSD w stabilnych warunkach środowiskowych
8. Bazując na pulse picker, jitter < 750 ns
9. Ustawianie dowolnej obwiedni burstu i regulacja amplitudy poszczególnych impulsów w paczce.
Moc lasera vs. częstość repetycji
Energia impulsu vs. częstość repetycji
Typowy profil wiązki
Typowa stabilność energii
Typowa stabilność mocy
Typowy profil czasowy
Dzięki swojej uniwersalności Jasper Micro idealnie sprawdzi się w aplikacjach takich jak:
- Mikroobróbka
- Okulistyka
- Spawanie szkła
- Przycinanie
- Trasowanie
- Naprawa
- Druk 3D (dwufotonowa polimeryzacja – 2PP)
- Tworzenie światłowodów / pisanie światłowodów
- Znakowanie
- Znakowanie zabezpieczające / technologie przeciwdziałające fałszowaniu
- Modyfikacja powierzchni
- Mikro-/nanoznakowanie w celu śledzenia dóbr o wysokiej wartości
